FLD/FKQ-N系列流量閥/開關閥

產品介紹

一、概述
流量控制閥用做控制庫底卸出的物料量，通常與回轉閥-起使用。物料先通過一段小斜槽，使物料流態化，然后再進入流量閥，這樣可避免在流量控制部分形成料柱。流量控制閥由電動執行器調節開度，可實現遠距離控制閥門的開度，以滿足系統計量的要求。回轉閥主要在物料流量控制系統中作開關用。通常與電動流量控制閥申聯配套使用。廣泛適用于建材、冶金、化工、;糧食、玻璃等行業。
二、結構特點
流量控制閥和回轉閥設計科學合理、結構緊湊、閥芯開有U型槽口，調節槽口開度可進行流量控制，指示盤可指示閥芯開度，閥芯與電動執行機構的聯軸器增設安全銷，保證閥芯和執行機構不受損壞，在閥的進口設有襯墊，將閥體與閥芯隔開，村墊與閥芯之間徑向間隱可調整，以保證閥芯運轉的靈活性。流量控制閥配用DKJ執行器。回轉閥配用10-5A氣動推桿。

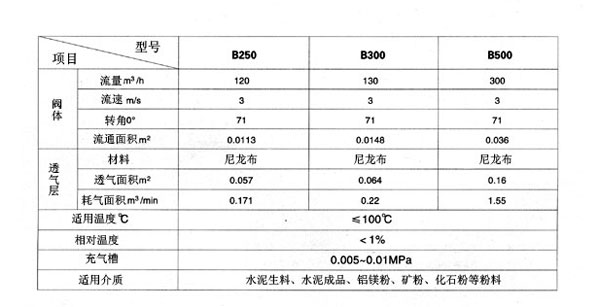

三、性能參數

四、工作原理
流量控制閥主要有機座，閥體、密封墊、村套，閥芯，軸承、透氣層、充氣槽及傳動裝置組成。風機給子低壓小容量空氣，經痛道口由充氣槽充氣，氣體透過透氣層，均勻向上噴吹，鼓動物料向上位移，物料自重下落時，由設備安裝斜度而產生位移，不斷重復致使物料向前位移。執行機構帶動聯軸器，閥芯動作，以調節物料流量。回轉閥只作開關作用，通過電磁閥控制氣動推桿氣源來指令推桿動作。完成切換動作。

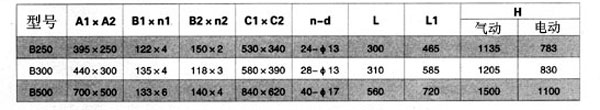

外形連接尺寸

六、使用說明
安裝前請檢查內腔有無雜物附著，否則會賭賽U型閥芯或損壞閥件。查看沸騰版受潮沒有，如沸騰板受潮請更換后再進行安裝，否則影響使用效果。檢查各傳動部分是否靈活可靠。裝時傳動部分不允許做呆裝用。兩法蘭連接中間需加密封墊片，然后均勻擰緊聯接螺銓。
